Micro Werkzeuge

High Speed Cutting Mikrowerkzeuge für die Mikrozerspanung in weltweit einmaliger Microtool-Qualität für die Metallbearbeitung von Stahl, Graphit, Inox, Kupfer, Titan, Guss, Grauguss, NE-Metalle, Aluminium, Gold sowie für Composites und Kunststoff.

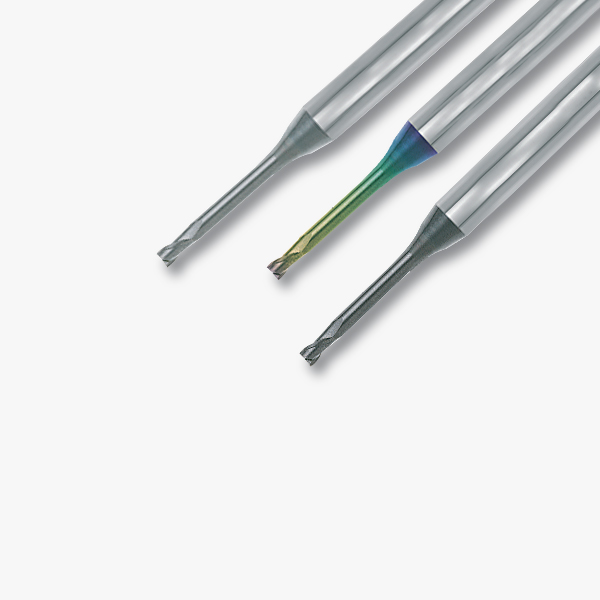

VHM Micro-Schaftfräser

VHM Micro-Schaftfräser

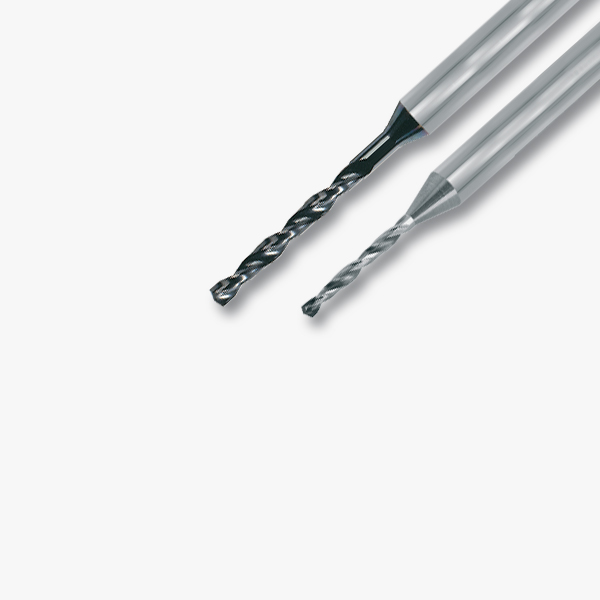

VHM Micro-CNC-Bohrer

VHM Micro-CNC-Bohrer

VHM Micro-Reibahlen

VHM Micro-Reibahlen

Präzisere Mikrowerkzeuge für Ihre Produkte von morgen


Karnasch Mikrowerkzeuge sind ein verlässlicher Partner bei höchsten Zerspanungsansprüchen in der Serienfertigung.

Das Sortiment umfasst VHM Mikrofräser, VHM Mikrobohrer, VHM Mikro-Reibahlen und VHM Mikro-Gewindewirbler (Gewindefräser), VHM Schaftfräser, VHM Entgrater sowie VHM Bohrer zur Zerspanung aller Materialien und ist in zahlreichen Durchmessern, Längen und Ausführungen, ab Lager lieferbar.

Mikrowerkzeuge - für Präzision auf das µ genau

Karnasch Professional Tools gehört weltweit zu den größten Mikrowerkzeuge-Manufakturen für die Mikrobearbeitung mit einem umfassenden Microtool-Sortiment für sämtliche Anforderungen bei der Bearbeitung von allen Stahlwerkstoffen, NE-Metallen, rostfreien Stählen, Schichtstoffen, Kunststoffen, Gusseisen sowie exotischen Materialien.

Durch intensive Entwicklungsarbeit und die langjährige Kompetenz in der Microtool-Technologie sind technisch anspruchsvolle Produktreihen entstanden, die sich durch exzellente Leistungsmerkmale und hochpräzise Werkzeugtoleranzen auszeichnen. Diese herausragende Microtool-Qualität ist ab Lager lieferbar und, bezogen auf das Gesamtsortiment, in dieser Form weltweit einmalig.

Karnasch Mikrowerkzeuge (allen voran Mikrobohrer und Mikrofräser) kommen zum Einsatz in der Serienfertigung in CNC Zentren und Branchen wie: Automobilindustrie, Luft- und Raumfahrt, Werkzeug- und Formenbau, Feinmechanik, Elektronikproduktion, Schmuck- und Uhrenindustrie, Dentalindustrie, Medizintechnik und dem Prototypenbau.

Exzellente Leistungsmerkmale
Durch intensive Entwicklungsarbeit und die langjährige Kompetenz in der Microtool-Technologie sind technisch anspruchsvolle Produktreihen entstanden, die sich durch exzellente Leistungsmerkmale auszeichnen.
Weltweit einmaliges Gesamtsortiment
Karnasch Mikrowerkzeuge für die Mikrozerspanung sind mit ihrer herausragenden Microtool-Qualität weltweit einmalig.
Höchste Präzision Werkzeugtoleranzen
durch engste Toleranzen im μ-Bereich bei Form, Rundlauf und Durchmesser (Radiustoleranzen ab +/-0.002 mm, Rundlauftoleranz von 0,002 mm und Durchmessertoleranzen ab 0 / -0.010 mm).
Durchmesserbereich ab 0,05 mm
Karnasch Mikrowerkzeuge sind bereits ab einem Durchmesser von 0,05 mm verfügbar.

EIGENSCHAFTEN DER MIKROFRÄSER:

  • Umfassendes Mikrowerkzeuge-Programm ab Ø 0,05 mm
  • Unterschiedliche Werkzeuggeometrien und Schneidkantenpräparationen passend für den jeweiligen Einsatzzweck
  • Speziell abgestimmte Werkzeugbeschichtungen
  • Beste Hartmetallsorten
  • Prozesssichere Bearbeitung für unterschiedlichste Anwendungen
  • Formgenauigkeiten Radius: +/- 0,002 mm
  • Rundlaufgenauigkeit: 0,002 mm
  • Durchmessertoleranz: 0/-0,010 mm

EIGENSCHAFTEN DER MIKROBOHRER:

  • Umfassendes Mikrowerkzeuge-Programm ab Ø 0,1 mm
  • Mit Innenkühlung ab Ø 0,8 mm
  • Speziell abgestimmte Werkzeugbeschichtungen
  • Beste Hartmetallsorten
  • Prozesssichere Bearbeitung für unterschiedlichste Anwendungen

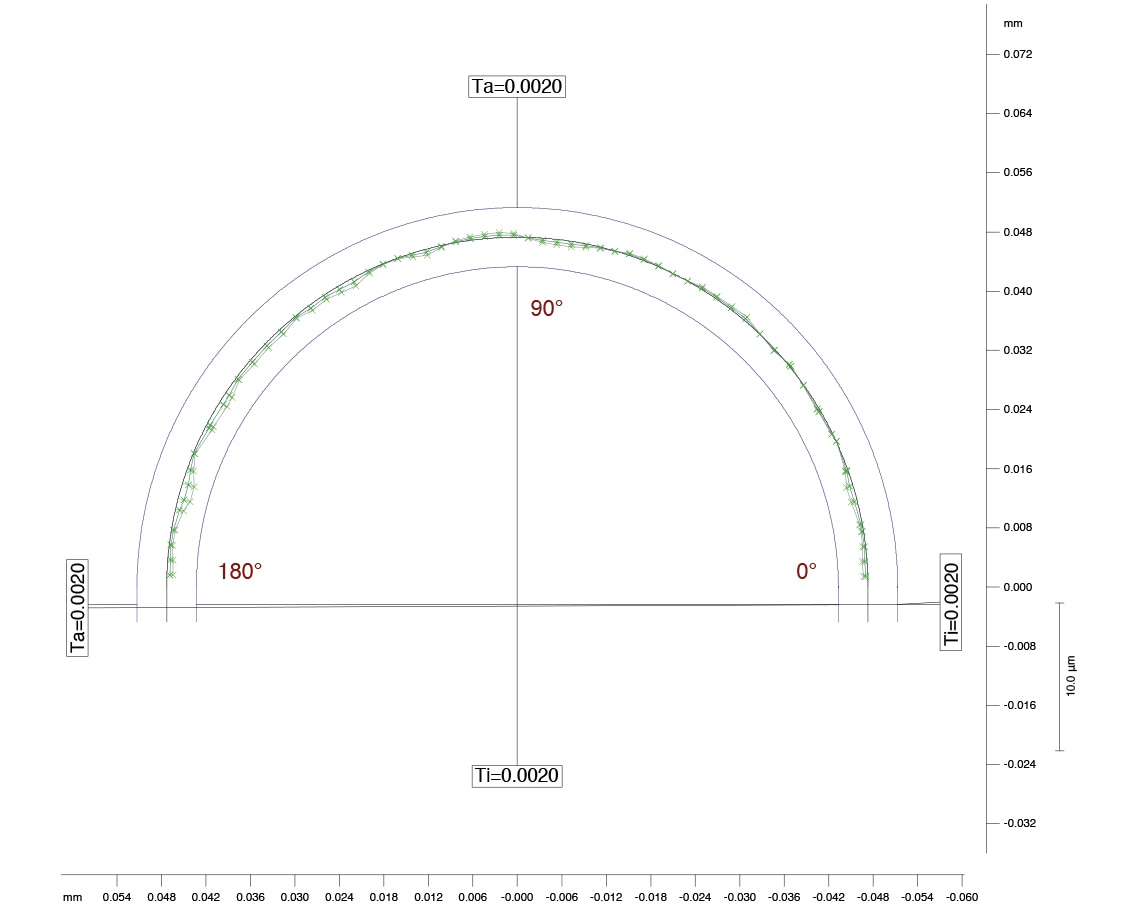

DARSTELLUNG DER RADIUSKONTUR EINES KARNASCH MIKROFRÄSERS

 Max. Abweichung innen

 Toleranzüberschr. innen

0.8 µm

Max. Abweichung außen

 Toleranzüberschr. außen

0.4 µm

-1.6 µm

Rotation

 Anzahl Istteil-Punkte

0.0000°

67

 Versch.-X

 Fläche

0.0 µm

0.003 mm2

Versch.-Y

 Durchm. flächengl. Kreis

0.0 µm

65.2 µm

Einpass-Strategie

 Spiegeln

BestFit

+
