Spatenbohrer

Die Spatenbohrer in Premium-Qualität mit Schnellwechsel-Funktion zum schnellen Austausch der Schneidköpfe. Besonders geeignet für CNC-Maschinen wie z.B. die Säulenbohrmaschine oder die Radialbohrmaschine. Reduzieren Sie Ihre Kosten pro Bohrung durch Karnasch Spatenbohrer und steigern Sie die Wirtschaftlichkeit Ihrer Produktion. Das Werkzeugsortiment der Spatenbohrer ist die effiziente Lösung von Karnasch für das Bohren mit auswechselbaren Schneidköpfen.

Spatenbohrer von Karnasch mit auswechselbaren VHM/Pulverstahl-Schneidköpfen

Die Spatenbohrer in Premium-Qualität mit Schnellwechsel-Funktion zum schnellen Austausch der Schneidköpfe. Besonders geeignet für CNC-Maschinen wie z.B. die Säulenbohrmaschine oder die Radialbohrmaschine.

Reduzieren Sie Ihre Kosten pro Bohrung durch Karnasch Spatenbohrer und steigern Sie die Wirtschaftlichkeit Ihrer Produktion. Das Werkzeugsortiment der Spatenbohrer ist die effiziente Lösung von Karnasch für das Bohren mit auswechselbaren Schneidköpfen. Bei den Karnasch Spatenbohrern handelt es sich um hocheffiziente Bohrwerkzeuge mit herausragenden Leistungsparametern in Bezug auf Standzeit und Fertigungstoleranz. Spatenbohrer ersetzen die veraltete Bohrtechnik der komplett aus HSS / HSS-Co Kobalt / Pulverstahl bestehenden Bohrwerkzeuge und stellen eine hervorragende Ergänzung des VHM Bohrer-Sortiments dar.

< 1 2 3 > 28 Ergebnisse

FILTER
2210300231803
Schraube für Morsekonus MK 3
€0.35 zzgl. MwSt.
2210300231802
Schraube für Morsekonus MK 2
€0.35 zzgl. MwSt.
22900108250
250mm Stützstange mit Befestigungsschraube, 9,5-29mm
€6.10 zzgl. MwSt.
222010_P
Zum Bohren der meisten Stähle, Guss eisen bis zu einer Härte von 400 HBW (1365 Nmm2).
ab €27.60 zzgl. MwSt.
22900110250
250mm Stützstange mit Befestigungsschraube, 30-65mm
€6.40 zzgl. MwSt.
22900112250
250mm Stützstange mit Befestigungsschraube, 64-114mm
€6.65 zzgl. MwSt.
221010_P
Spatenbohrer Halter, spiral genutet, zylindrischer Schaft mit Spannfläche DIN 1835-B
ab €136.00 zzgl. MwSt.
221020_P
Spatenbohrer Halter, gerade genutet, zylindrischer Schaft mit Spannfläche DIN 1835-B
ab €124.05 zzgl. MwSt.
22900201905
Kühlmittelring, 9,5 - 17,5
€24.50 zzgl. MwSt.
22900202540
Kühlmittelring, 18 - 29
€27.60 zzgl. MwSt.
224010_P
Zum Bohren von Automatenstahl, für Stähle mit mittlerem und niedrigem Kohlenstoffgehalt, Stahllegierungen, Werkzeugstahl, Hochfeste und gehärtete Stähle.
ab €32.50 zzgl. MwSt.
222510_P
Zum Bohren der meisten Stähle, Gusseisen bis zu einer Härte von 350 HBW (1180 Nmm2).
ab €115.15 zzgl. MwSt.

< 1 2 3 > 28 Ergebnisse

Vorteile von Spatenbohrern mit Schnellwechselsystem

Karnasch Spatenbohrer bestehen aus zwei Bestandteilen, dem Werkzeughalter (Werkzeugaufnahme) und den Schneideinsätzen. Sie verfügen darüber hinaus über eine innere Kühlmittelzufuhr, welche für eine hervorragende Späneabfuhr, auch bei tiefen Bohrungen, sorgt.

Spatenbohrer sind speziell geeignet zur Anwendung auf allen CNC-Maschinen, wie einer Säulenbohrmaschine und Radialbohrmaschine, sowie allen traditionellen bzw. manuellen Bohrmaschinen. Entdecken Sie die Vorteile der Karnasch Spatenbohrer in der nachfolgenden Übersicht.

  1. Es werden nur 14 Halter benötigt, um den Durchmesserbereich Ø 9,5 – 114 mm abzudecken.

  2. Innere Zufuhr von Kühlmittel für hervorragende Späneabfuhr auch bei tiefen Bohrungen.

  3. Die hochpräzise Verbindung zwischen Halter und Schneideinsatz gewährleistet engste Toleranzen und leicht zu wechselnde Schneideinsätze.

  4. Die Schneideinsätze sind aus Pulverstahl oder Hartmetall gefertigt. Zusätzlich erhalten alle Schneideinsätze eine auf Ihren Einsatzzweck optimierte Beschichtung. Aus dieser Kombination resultiert eine wesentlich höhere Schnittleistung sowie Standzeit.

  5. Durch den schnellen Austausch der Schneideinsätze ist der Spatenbohrer sofort wieder einsatzbereit. Es ist nicht nötig, wie bei konventionellem Stahlbohrern, den kompletten Bohrer aufzuarbeiten oder zu schärfen.

  6. Der optimierte XR-Querschneidenschliff an den Schneideinsätzen reduziert erheblich die Zerspanungskräfte und verbessert die Stabilität des gesamten Schneideinsatzes.

  7. Durch den Spanbrecher ergibt sich eine bessere Spanabfuhr sowie eine geringere Schnittkraft.

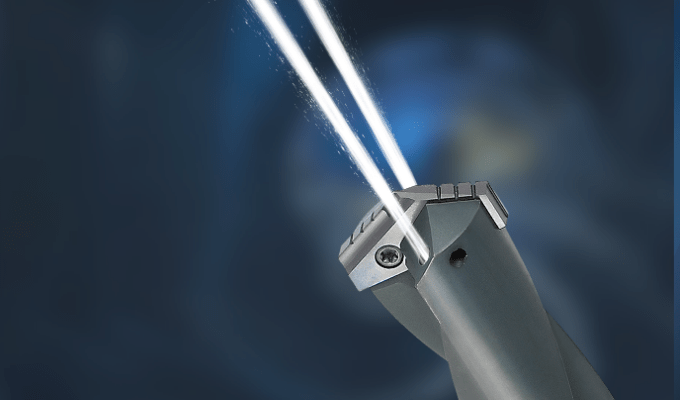

Bohrer mit Innenkühlung für optimale Kühlung und Schmierung

Höchste Belastbarkeit für den anspruchsvollen Einsatz.

Die Karnasch Werkzeug-Innenkühlung garantiert optimale Kühlungsergebnisse und bietet klare Vorteile gegenüber einer äußeren Kühlung. Zum einen lässt sich die Kühlung der Schneide individuell optimieren, sodass die Wärmeentwicklung erheblich reduziert wird. Die spezielle Powerkammer von Karnasch sorgt für einen erhöhten Kühlmittelaustritt bei gleichem und auch bei niedrigem Druck. Zum anderen werden durch die Karnasch Innenkühlung die Späne effizienter abgeleitet und die gesamte Zerspanungsleistung deutlich verbessert. Neben der höheren Produktivität sorgt die Karnasch Innenkühlung zudem für eine Verbesserung der Standzeiten, vorzeitige Werkzeugbrüche können vermieden werden, was wiederum zu einer erheblichen Kosteneinsparung führt.

Vorteile der Karnasch Kühlkanalbohrer:

  • Optimale Standzeit auch bei höchsten Belastungen (optimale Kühl- und Schmierwirkung)
  • Erhöhte Bohrgeschwindigkeit
  • Späne werden leichter aus dem Bohrbereich abgeführt

    Schneideinsätze

    Karnasch Spatenbohrer verfügen über eine Schnellwechsel-Funktion zum schnellen Austausch der Schneidköpfe. ​​​​​

    Höhere Standzeit durch

    Karnasch Spatenbohrer mit Innenkühlung garantieren höhere Standzeiten, eine effiziente Spanabfuhr und eine verbesserte Zerspanungsleistung.

    Durchmesserbereich

    Höchste Präzision für perfekte Ergebnisse durch engste Werkzeugtoleranzen.

    Produkteigenschaft

    Werkzeuge von Karnasch werden mit höchster Sorgfalt gefertigt und durchlaufen umfangreiche Prüfprozesse zur Qualitätssicherung.

    SPATENBOHRER SIND DAS IDEALE BOHRWERKZEUG FÜR ALLE MODERNEN CNC-MASCHINEN WIE ZUM BEISPIEL:

    • Numerisch gesteuerte Säulenbohrmaschinen / Radialbohrmaschinen
    • Numerisch gesteuerte Drehmaschinen
    • Bearbeitungszentren
    • Vorzugsweise werden hier Hartmetall-Einsätze angewendet

    SPATENBOHRER SIND DAS IDEALE BOHRWERKZEUG FÜR ALLE TRADITIONELLEN / MANUELLEN BOHRMASCHINEN WIE ZUM BEISPIEL

    • Säulenbohrmaschinen
    • Radialbohrmaschinen
    • Alle Arten von vertikalen Bohrmaschinen
    • Nicht numerisch gesteuerte Drehmaschinen
    • Vorzugsweise werden hier Pulverstahl-Einsätze angewendet

    BESCHREIBUNG DES SPATENBOHRER-EINSATZES

    1. BOHRERSPITZE

    • Durch ausgespitzte Zentrumsschneiden werden die axiale Kräfte bis zu 20% gegenüber konventionellen Bohrern reduziert

    2. XR-QUERSCHNEIDE-SCHLIFF

    • Verbessert die Stabilität der Schneidkanten
    • Verbessert im allgemeinen nochmals die Stabilität das gesamten Schneideinsatzes

    3. ZWEI RÜCKENFLANKENFLÄCHEN

    • Reduziert die Reibung mit dem Werkstück
    • Verbessert die Selbstzentrierung
    • Reduziert die axialen Kräfte

    1. SPANBRECHER

    • Durch Spanbrecher bessere Spanabfuhr sowie weniger Schnittkräfte

    2. BESCHICHTUNG

    • Alle Einsätze erhalten spezielle Beschichtungen

    3. SPANTEILERRILLEN

    • Reduziert die Spanlänge
    • Dadurch bessere Span­abfuhr sowie reduzierte Schnittkräfte

    4. DURCHMESSER-FASE

    • Verbessert die Stabilität des Schneideinsatzes
    • Reduziert den Verschleiß des Außendurchmessers am Schneideinsatz
    • Verbessert die Oberfläche am Werkstück

    5. BEFESTIGUNGSBOHRUNGEN

    • Sichere und zuverlässige Befestigung der Schneideinsätze für höchste Stabilität während des Bohrvorgangs

    6. POSITIONIERUNGS-NUT

    • Gewährleistet die akkurate Positionierung der Schneideinsätze bei die radialen Drehbewegung
