Spatenbohrer von Karnasch mit auswechselbaren VHM/Pulverstahl- Schneidköpfen

Die Spatenbohrer in Premium-Qualität mit Schnellwechsel-Funktion zum schnellen Austausch der Schneidköpfe. ​​​​​Besonders geeignet für CNC-Maschinen wie z.B. die Säulenbohrmaschine oder die Radialbohrmaschine.

Reduzieren Sie Ihre Kosten pro Bohrung durch Karnasch Spatenbohrer und steigern Sie die Wirtschaftlichkeit Ihrer Produktion. Das Werkzeugsortiment der Spatenbohrer ist die effiziente Lösung von Karnasch für das Bohren mit auswechselbaren Schneidköpfen. Bei den Karnasch Spatenbohrern handelt es sich um hocheffiziente Bohrwerkzeuge mit herausragenden Leistungsparametern in Bezug auf Standzeit und Fertigungstoleranz. Spatenbohrer ersetzen die veraltete Bohrtechnik der komplett aus HSS / HSS-Co Kobalt / Pulverstahl bestehenden Bohrwerkzeuge und stellen eine hervorragende Ergänzung des VHM Bohrer- Sortiments dar.

1

Edelstahl, Stahl und Guss

2

Alu, Messing und Kupfer

3

Edelstahl, hochfester Stahl und gehärteter Stahl

4

Alle Gussarten

5

Alu, Messing und Kupfer

6

Abrasive Materialien wie: GFK/CFK, Graphit

Karnasch Spatenbohrer - Edelstahl, Stahl und Guss 1Karnasch Spatenbohrer - Edelstahl, Stahl und Guss 2

Pulverstahl Spatenbohrer für die Bearbeitung von Edelstahl, Stahl und Guss

  • Ab Ø 9,5 mm bis 114 mm
  • Passend auch zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
  • speziell abgestimmte Beschichtung
Karnasch Spatenbohrer - Alu, Messing und Kupfer 1Karnasch Spatenbohrer - Alu, Messing und Kupfer 2

Pulverstahl Spatenbohrer für die Bearbeitung Alu, Messing und Kupfer

  • Ab Ø 9,5 mm bis 114 mm
  • Passend auch zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
  • speziell abgestimmte Beschichtung
Karnasch Spatenbohrer - Edelstahl, hochfester Stahl und gehärteter Stahl 1Karnasch Spatenbohrer - Edelstahl, hochfester Stahl und gehärteter Stahl 2

HM-Spatenbohrer für die Bearbeitung von Edelstahl, hochfester Stahl und gehärtetem Stahl

  • Ab Ø 9,5 mm bis 35 mm
  • Passend auch zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
  • speziell abgestimmte Beschichtung
Karnasch Spatenbohrer - alle Gussarten 1Karnasch Spatenbohrer - alle Gussarten 2

HM-Spatenbohrer für die Bearbeitung von allen Gussarten

  • Ab Ø 9,5 mm bis 35 mm
  • Beschichtetes Hartmetall
  • Passend auch zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Alu, Messing und Kupfer 1Karnasch Spatenbohrer - Alu, Messing und Kupfer 2

HM-Spatenbohrer für die Bearbeitung von Alu, Messing und Kupfer

  • Ab Ø 9,5 mm bis 35 mm
  • Passend auch zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
  • speziell abgestimmte Beschichtung
Karnasch Spatenbohrer - abrasive Materialien 1Karnasch Spatenbohrer - abrasive Materialien 2

HM-Spatenbohrer für die Bearbeitung von abrasiven Materialien wie: GFK/CFK, Graphit

  • Ab Ø 9,5 mm bis 35 mm
  • Passend auch zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
  • speziell abgestimmte Beschichtung

Vorteile von Spatenbohrern mit Schnellwechselsystem

Karnasch Spatenbohrer bestehen aus zwei Bestandteilen, dem Werkzeughalter (Werkzeugaufnahme) und den Schneideinsätzen. Sie verfügen darüber hinaus über eine innere Kühlmittelzufuhr, welche für eine hervorragende Späneabfuhr, auch bei tiefen Bohrungen, sorgt.

Spatenbohrer sind speziell geeignet zur Anwendung auf allen CNC-Maschinen, wie einer Säulenbohrmaschine und Radialbohrmaschine, sowie allen traditionellen bzw. manuellen Bohrmaschinen. Entdecken Sie die Vorteile der Karnasch Spatenbohrer in der nachfolgenden Übersicht.

  1. 1. Es werden nur 14 Halter benötigt, um den Durchmesserbereich Ø 9,5 – 114 mm abzudecken.
  2. 2. Innere Zufuhr von Kühlmittel für hervorragende Späneabfuhr auch bei tiefen Bohrungen.
  3. 3. Die hochpräzise Verbindung zwischen Halter und Schneideinsatz gewährleistet engste Toleranzen und leicht zu wechselnde Schneideinsätze.
  4. 4. Die Schneideinsätze sind aus Pulverstahl oder Hartmetall gefertigt. Zusätzlich erhalten alle Schneideinsätze eine auf Ihren Einsatzzweck optimierte Beschichtung. Aus dieser Kombination resultiert eine wesentlich höhere Schnittleistung sowie Standzeit.
  5. 5. Durch den schnellen Austausch der Schneideinsätze ist der Spatenbohrer sofort wieder einsatzbereit. Es ist nicht nötig, wie bei konventionellem Stahlbohrern, den kompletten Bohrer aufzuarbeiten oder zu schärfen.
  6. 6. Der optimierte XR-Querschneidenschliff an den Schneideinsätzen reduziert erheblich die Zerspanungskräfte und verbessert die Stabilität des gesamten Schneideinsatzes.
  7. 7. Durch den Spanbrecher ergibt sich eine bessere Spanabfuhr sowie eine geringere Schnittkraft.

Karnasch Spatenbohrer - Schnellwechselsystem

Das Karnasch Spatenbohrer programm - Technologie auf dem neuesten Stand



Karnasch Premium Werkzeuge - Schnellwechsel-Funktion Icon

Schneideinsätze

Schnellwechsel-Funktion

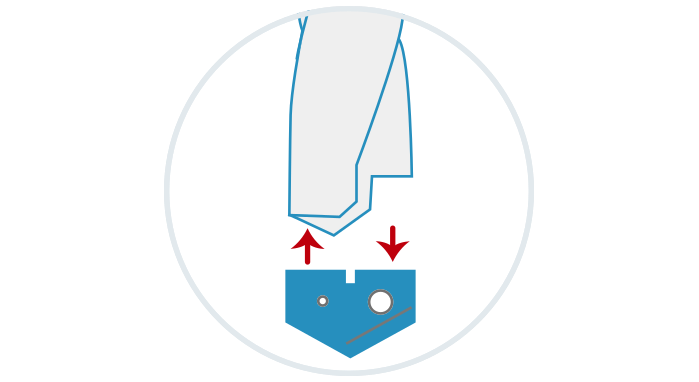

Karnasch Spatenbohrer verfügen über eine Schnellwechsel-Funktion zum schnellen Austausch der Schneidköpfe. ​​​​​

Karnasch Premium Werkzeuge - Erhöhte Standzeit Icon

Höhere Standzeit durch

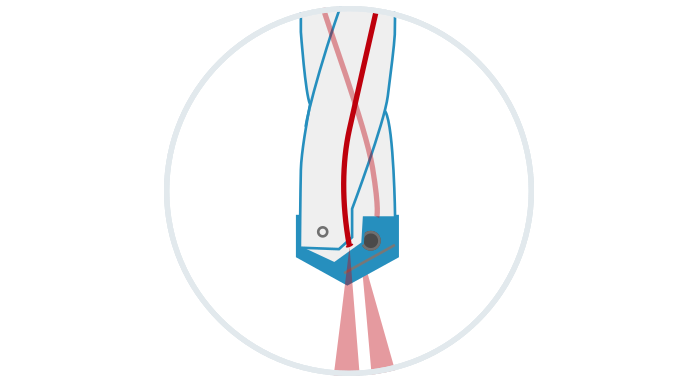

Werkzeug-Innenkühlung

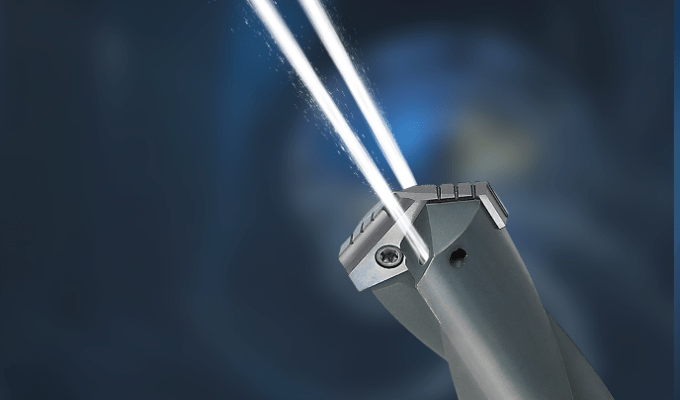

Karnasch Spatenbohrer mit Innenkühlung garantieren höhere Standzeiten, eine effiziente Spanabfuhr und eine verbesserte Zerspanungsleistung.

Karnasch Premium Werkzeuge - Durchmesserbereich Icon

Durchmesserbereich

von 9,5 - 114 mm

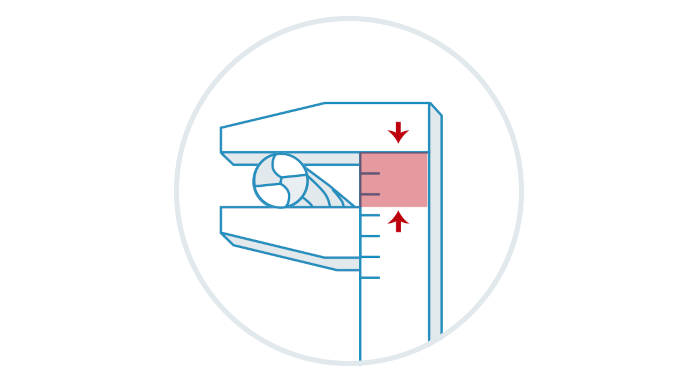

Höchste Präzision für perfekte Ergebnisse durch engste Werkzeugtoleranzen.

Karnasch Premium Werkzeuge - Premium Qualität Icon

Produkteigenschaft

Premium Qualität

Werkzeuge von Karnasch werden mit höchster Sorgfalt gefertigt und durchlaufen umfangreiche Prüfprozesse zur Qualitätssicherung.

SPATENBOHRER-Schneideinsätze





Karnasch Spatenbohrer - Spatenbohrer Einsatz

Spatenbohrer Merkmale

Beschreibung des Spatenbohrer-Einsatzes

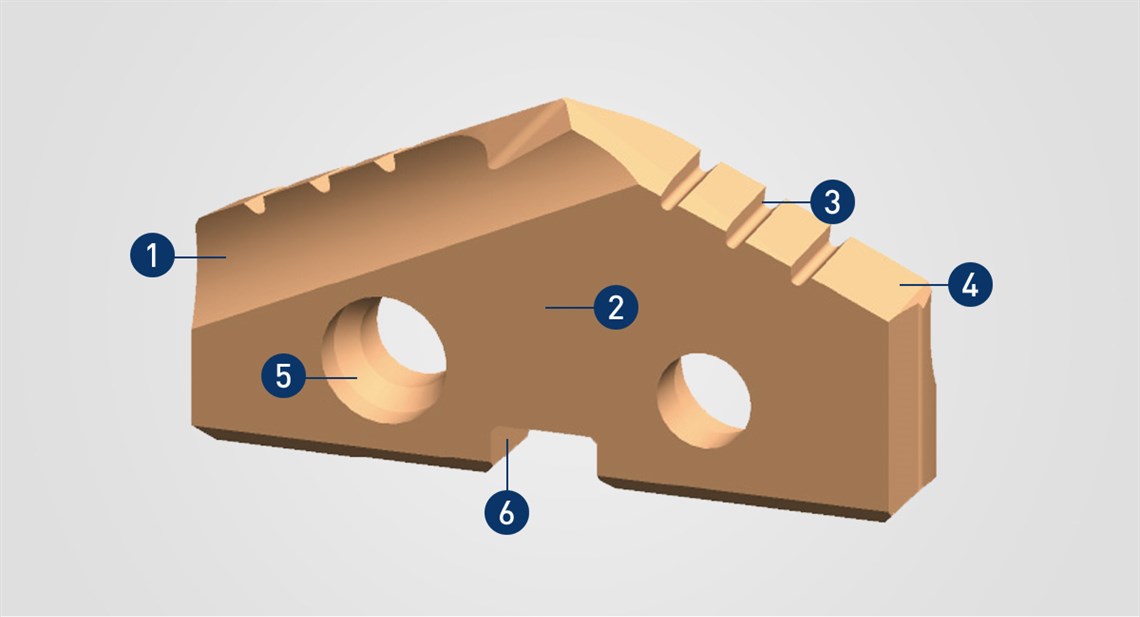

1. Spanbrecher

  • Durch Spanbrecher bessere Spanabfuhr sowie weniger Schnittkräfte

2. Beschichtung

  • Alle Einsätze erhalten spezielle Beschichtungen

3. Spanteilerrillen

  • Reduziert die Spanlänge
  • Dadurch bessere Span­abfuhr sowie reduzierte Schnittkräfte

4. Durchmesser-Fase

  • Verbessert die Stabilität des Schneideinsatzes
  • Reduziert den Verschleiß des Außendurchmessers am Schneideinsatz
  • Verbessert die Oberfläche am Werkstück

5. Befestigungsbohrungen

  • Sichere und zuverlässige Befestigung der Schneideinsätze für höchste Stabilität während des Bohrvorgangs

6. Positionierungs-Nut

  • Gewährleistet die akkurate Positionierung der Schneideinsätze bei die radialen Drehbewegung
Karnasch Spatenbohrer - Bohrspitze

Spatenbohrer Merkmale

Beschreibung des Spatenbohrer-Einsatzes

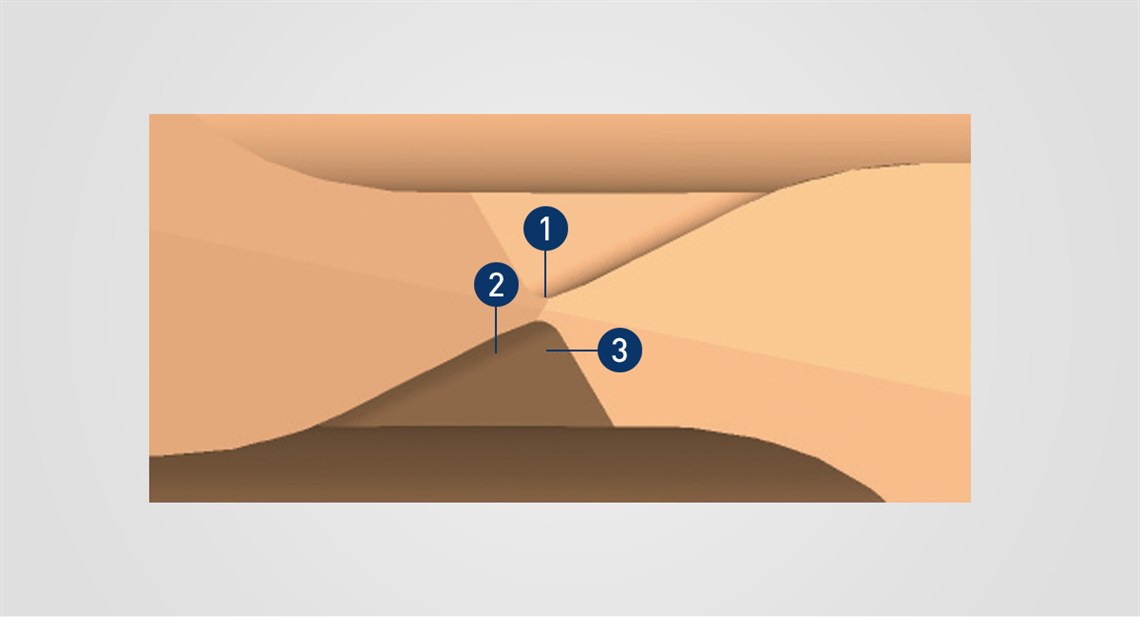

1. Bohrerspitze

  • Durch ausgespitzte Zentrumsschneiden werden die axiale Kräfte bis zu 20% gegenüber konventionellen Bohrern reduziert

2. XR-Querschneide-Schliff

  • Verbessert die Stabilität der Schneidkanten
  • Verbessert im allgemeinen nochmals die Stabilität das gesamten Schneideinsatzes

3. Zwei Rückenflankenflächen

  • Reduziert die Reibung mit dem Werkstück
  • Verbessert die Selbstzentrierung
  • Reduziert die axialen Kräfte
Karnasch Spatenbohrer - Einsatzbereich

Spatenbohrer Merkmale

Spatenbohrer Einsatzbereiche

Spatenbohrer sind das ideale Bohrwerkzeug für alle modernen CNC-Maschinen wie zum Beispiel:

  • Numerisch gesteuerte Säulenbohrmaschinen / Radialbohrmaschinen
  • Numerisch gesteuerte Drehmaschinen
  • Bearbeitungszentren

Vorzugsweise werden hier Hartmetall-Einsätze angewendet



Spatenbohrer sind das ideale Bohrwerkzeug für alle traditionellen / manuellen Bohrmaschinen wie zum Beispiel:

  • Säulenbohrmaschinen
  • Radialbohrmaschinen
  • Alle Arten von vertikalen Bohrmaschinen
  • Nicht numerisch gesteuerte Drehmaschinen

Vorzugsweise werden hier Pulverstahl-Einsätze angewendet

Produkte im Shop

Pulverstahl-Einsätze Anwendung





Karnasch Spatenbohrer - Pulverstahl 25 beschichtet (Edelstahl, Stahl, Guss)

Pulverstahl-Einsätze Anwendung

Pulverstahl 25 beschichtet

  1. ausgespitzte Zentrumsschneiden im 132° Winkel
  2. Durchmesser 9,5-65mm / 0.374-2.559"
  3. Für Edelstahl, Stahl, Guss
  4. Zum Bohren der meisten Stähle, Gusseisen bis zu einer Härte von 400HBW (1365Nmm2)
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Pulverstahl 15 beschichtet (legierte Stähle, Stahl, Guss)

Pulverstahl-Einsätze Anwendung

Pulverstahl 15 beschichtet

  1. ausgespitzte Zentrumsschneiden im 144° Winkel
  2. Durchmesser 64-114mm / 2.520-4.488"
  3. Für legierte Stähle, Stahl, Guss
  4. Zum Bohren der meisten Stähle, Gusseisen bis zu einer Härte von 350HBW (1180Nmm2)
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Pulverstahl 25 beschichtet (Alu, Messing, Kupfer)

Pulverstahl-Einsätze Anwendung

Pulverstahl 25 beschichtet

  1. ausgespitzte Zentrumsschneiden im 132° Winkel
  2. Durchmesser 9,5-65mm / 0.374-2.559"
  3. Für Alu, Messing, Kupfer
  4. Speziell zum Bohren aller Nicht-Eisen-Metalle wie Aluminium, Messing, Kupfer, Bronze...
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Pulverstahl 15 beschichtet (Alu, Messing, Kupfer)

Pulverstahl-Einsätze Anwendung

Pulverstahl 15 beschichtet

  1. ausgespitzte Zentrumsschneiden im 144° Winkel
  2. Durchmesser 64-114mm / 2.520-4.488"
  3. Für Alu, Messing, Kupfer
  4. Speziell zum Bohren aller Nicht-Eisen-Metalle wie Aluminium, Messing, Kupfer, Bronze...
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Hartmetall 20/30 beschichtet (Edelstahl, hochfester Stahl, gehärteter Stahl)

Hartmetall-Einsätze Anwendung

Hartmetall 20/30 beschichtet

  1. ausgespitzte Zentrumsschneiden im 132° Winkel
  2. Durchmesser 9,5-35mm / 0.374-1.378"
  3. Für Edelstahl, hochfester Stahl, gehärteter Stahl
  4. Zum Bohren von Automatenstahl, für Stähle mit mittlerem und niedrigem
    Kohlenstoffgehalt, Stahllegierungen, Werkzeugstahl, Hochfeste und gehärtete Stähle.
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Hartmetall 20/30 beschichtet (alle Gussarten)

Hartmetall-Einsätze Anwendung

Hartmetall 20/30 beschichtet

  1. ausgespitzte Zentrumsschneiden im 132° Winkel (Guss)
  2. Durchmesser 9,5-35mm / 0.374-1.378"
  3. Für alle Gussarten
  4. Zum Bohren von Hochtemperatur- und Titanlegierungen, Gusseisen mit Kugelgraphit (schmiedbares Gusseisen), SG-Gusseisen, Grau- und Weißgusseisen, spezielle rostfreie Stähle.
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Hartmetall 20/30 beschichtet (Alu, Messing, Kupfer)

Hartmetall-Einsätze Anwendung

Hartmetall 20/30 beschichtet

  1. ausgespitzte Zentrumsschneiden im 132° Winkel
  2. Durchmesser 9,5-35mm / 0.374-1.378"
  3. Für Alu, Messing, Kupfer
  4. Zum Bohren aller Nicht-Eisen-Metalle wie Aluminiumguss, Schmiedealuminium, Aluminiumbronze, Messing, Kupfer.
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill
Karnasch Spatenbohrer - Hartmetall 20/30 beschichtet (abrasive Materialien)

Hartmetall-Einsätze Anwendung

Hartmetall 20/30 beschichtet

  1. ausgespitzte Zentrumsschneiden im 144° Winkel
  2. Durchmesser 9,5-35mm / 0.374-1.378"
  3. Für abrasive Materialien wie: GFK, CFK, Graphit
  4. Speziell zum Bohren abrasiver Materialien wie Glasfaser- und Kohlefaserwerkstoffe (GFK, CFK) sowie Graphit.
  5. Passen ebenfalls zu: Allied Maxcut (AMEC), YG-1, ARNO-Shark-Drill


KARNASCH INNENKÜHLUNG

Bohrer mit Innenkühlung für optimale Kühlung und Schmierung

Höchste Belastbarkeit für den anspruchsvollen Einsatz.

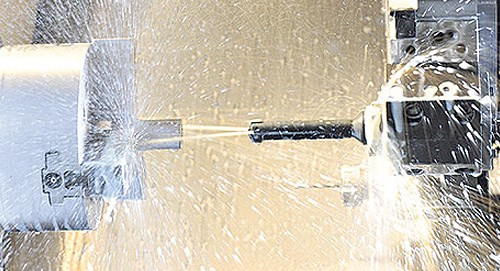

Die Karnasch Werkzeug-Innenkühlung garantiert optimale Kühlungsergebnisse und bietet klare Vorteile gegenüber einer äußeren Kühlung. Zum einen lässt sich die Kühlung der Schneide individuell optimieren, sodass die Wärmeentwicklung erheblich reduziert wird. Die spezielle Powerkammer von Karnasch sorgt für einen erhöhten Kühlmittelaustritt bei gleichem und auch bei niedrigem Druck. Zum anderen werden durch die Karnasch Innenkühlung die Späne effizienter abgeleitet und die gesamte Zerspanungsleistung deutlich verbessert. Neben der höheren Produktivität sorgt die Karnasch Innenkühlung zudem für eine Verbesserung der Standzeiten, vorzeitige Werkzeugbrüche können vermieden werden, was wiederum zu einer erheblichen Kosteneinsparung führt.

Vorteile der Karnasch Kühlkanal-Bohrer

  • Optimale Standzeit auch bei höchsten Belastungen (optimale Kühl- und Schmierwirkung)
  • Erhöhte Bohrgeschwindigkeit
  • Späne werden leichter aus dem Bohrbereich abgeführt
